Motori di tipo di distribuzione assiale

I motori idraulici assiali sono un componente essenziale dei sistemi idraulici utilizzati in molti settori diversi, tra cui costruzione, agricoltura e produzione. Questi motori funzionano convertendo l'energia idraulica in energia meccanica, che può essere utilizzata per guidare una vasta gamma di macchinari e attrezzature.

Invia la tua richiesta

introduzione al prodotto

Tipo di distribuzione assiale Motori idraulici: prestazioni e applicazioni

Panoramica
I motori idraulici assiali fungono da componenti fondamentali all'interno di sistemi idraulici in diversi settori industriali tra cui costruzione, agricoltura e produzione. Questi motori convertono in modo efficiente l'energia idraulica in energia meccanica, consentendo il funzionamento di vari tipi di macchinari e attrezzature. Questo articolo delinea i principi operativi, i benefici e gli usi tipici dei motori idraulici assiali.

Principio di lavoro
Un motore idraulico assiale comprende un blocco cilindro, un anello a camme rotante e più pistoni che ricambiano all'interno dei fori del cilindro. L'anello a camma, collegato all'albero di uscita, ruota attorno al blocco del cilindro, guidando i pistoni dentro e fuori. Il fluido idraulico pressurizzato entra attraverso la porta di ingresso, scorre nei fori del cilindro e agisce sui pistoni, con conseguente rotazione dell'albero di uscita.

Vantaggi chiave

1. Alta efficienza: questi motori offrono un'ottima potenza - a - rapporto di peso con una generazione di calore minima.

2. Durabilità e affidabilità: progettate per una durata di servizio prolungata con basse esigenze di manutenzione, rendendole adatte a applicazioni esigenti.

3. Versatilità: disponibile in varie dimensioni e configurazioni, i motori idraulici assiali funzionano efficacemente attraverso un ampio spettro di condizioni operative - tra cui alte temperature e pressioni - Alcuni modelli sono adatti anche per ambienti sottomarini o sottomarini, come le operazioni di petrolio e gas offshore.

Applicazioni comuni
I motori idraulici assiali sono impiegati in numerosi campi:

1. Sistemi di trasportatore, argani e gru

2. Macchine per la costruzione e l'agricoltura

3. Processi di produzione industriale tra cui modanatura in materiale plastico, lavorazione dei metalli e trasformazione alimentare

La loro adattabilità e prestazioni robuste li rendono ideali sia per dispositivi portatili compatti che per grandi macchine industriali.

I motori idraulici assiali sono parte integrante dei moderni sistemi idraulici, offrendo una miscela di efficienza, affidabilità e flessibilità. Sia per macchinari pesanti, attrezzature di produzione o compiti industriali specializzati, questi motori forniscono energia e prestazioni costanti.

Serie ZMP

Caratteristiche strutturali

◎ Design di distribuzione assiale con colonna - tipo statore e rotore per una maggiore efficienza meccanica
◎ Anello di tenuta dinamica appositamente progettata con elevata resistenza alla contropressione
◎ Opzioni di installazione multiple tra cui flange, alberi di uscita e disposizioni della porta
◎ compatto, leggero e spazio - costruzione salvifica
◎ Adatto per l'uso in macchinari in plastica, macchine utensili e applicazioni industriali correlate

Specifiche principali

Spostamento, cc/r		50	63	80	100	125	160	200	250	305	400
Flusso, LPM	Cont.	38	45	57	57	57	57	57	57	57	57
Flusso, LPM	Interno	45	53	68	68	68	68	68	68	68	68
Velocità,RPM	Cont.	698	663	679	558	452	354	284	235	203	156
Velocità,RPM	Interno	859	774	811	669	544	425	339	281	242	180
Pressione, barra	Cont.	124	124	124	124	124	115	110	100	100	90
Pressione, barra	Interno	138	138	138	138	138	124	124	124	124	100
Coppia, nm	Cont.	73	86	124	154	194	228	285	304	412	481
Coppia, nm	Interno	84	93	139	173	216	261	319	378	483	525
Max. BACK PRESSIONE AMMESSABILE		10mp

Carico laterale consentito (a velocità nominale)

◎ La pressione operativa intermittente indica la pressione massima all'ingresso; La pressione operativa continua si riferisce al differenziale tra le porte di ingresso e restituzione
◎ Evitare il funzionamento simultaneo alla massima velocità e la massima pressione
◎ L'operazione intermittente non deve superare il 10% di uno - periodo minuto
◎ fluido consigliato: anti - indossare olio idraulico con viscosità 37–73 CST e pulizia ISO 18/13
◎ Temperatura massima dell'olio: 80 gradi
◎ La progettazione avanzata della tenuta dinamica supporta la schiena fino a 10 MPa; Per una durata e prestazioni ottimali, mantenere al di sotto di 5 MPa
◎ Se superato, collegare uno scarico esterno assicurando al contempo il motore riempito di olio. Ailare lo scarico per mantenere la contropressione al di sopra di 3,5 bar, che aiuta anche a rimuovere i contaminanti e fornire raffreddamento
◎ Esegui una corsa - nel periodo prima di Full - Operazione di carico: operare per 1 ora al 30% della massima pressione

Dati delle prestazioni del motore della serie ZMP in diversi punti operativi

Cont.Int.

50 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110	124	138
Flusso, LPM	7.6	18	28	38	45	54	62
	7.6	125	110	96	86	76	65
	15.1	18	27	37	44	53	62	70	78	79
	15.1	260	250	238	231	215	206	196	188	229
	22.7	16	24	32	40	49	58	65	71	80
	22.7	414	406	395	385	375	368	356	345	370
	30.3	13	21	30	37	46	55	62	68	81
	30.3	550	540	528	515	502	485	480	672	518
	37.9	14	23	34	43	51	61	68	71	81
	37.9	698	698	693	690	689	684	681	672	672
	45.4		24	30	42	51	60	68	73	84
	45.4		859	856	853	851	847	844	837	832

63 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110	124	138
Flusso, LPM	7.6	20	29	40	52	63	74
	7.6	110	108	108	105	104	103
	15.1	20	29	40	50	58	69	77	86	93
	15.1	220	214	212	210	206	202	200	198	198
	22.7	20	28	38	47	58	67	76	84	93
	22.7	332	330	326	324	320	316	314	310	305
	30.3	18	26	34	44	53	63	74	82	89
	30.3	443	440	436	434	432	430	428	426	425
	37.9	16	25	34	43	51	61	72	80	88
	37.9	554	550	548	546	542	540	538	534	530
	45.4		23	30	42	51	60	68	78	84
	45.4		663	660	658	654	650	648	645	643
	53			28	39	48	58	65	74	81
	53			774	770	768	764	760	754	750

80 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110	124	138
Flusso, LPM	7.6	26	40	56	67	82	95	108
	7.6	91	90	87	84	83	77	73
	15.1	26	40	55	68	82	95	110	124	138
	15.1	184	182	179	178	173	168	163	157	127
	22.7	25	39	53	68	82	95	109	124	138
	22.7	277	276	270	268	265	256	254	245	210
	30.3	23	38	51	66	80	94	108	123	139
	30.3	370	368	362	359	356	384	344	355	293
	37.9	22	37	50	65	79	93	107	122	139
	37.9	426	46	452	450	446	436	432	432	376
	45.4	20	35	48	63	78	91	106	120	137
	45.4	555	552	544	540	536	527	521	511	457
	53		33	47	61	76	90	104	118	136
	53		634	633	629	626	616	611	599	535
	56.8			46	60	74	89	104	118	136
	56.8			670	674	671	659	654	642	574
	68			42	57	72	86	102	116
	68			811	808	804	791	787	772

100 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110	124	138
Flusso, LPM	7.6	33	50	67	85	103	123	141
	7.6	73	72	69	67	65	61	57
	15.1	32	49	67	84	102	122	141	154	173
	15.1	149	147	144	142	140	135	131	125	99
	22.7	30	48	66	84	102	120	140	155	172
	22.7	224	222	219	217	213	208	204	196	165
	30.3	28	46	4	81	99	117	1308	151	173
	30.3	299	298	293	290	288	282	271	271	235
	37.9	26	44	61	79	97	114	138	149	172
	37.9	374	372	366	364	361	354	351	343	302
	45.4	25	43	59	77	95	112	131	147	169
	45.4	448	447	440	437	434	426	422	414	368
	53	22	40	58	75	94	110	129	143	168
	53	522	520	512	510	509	500	495	485	436
	56.8		39	56	74	93	107	127	141	168
	56.8		558	549	547	545	535	531	521	468
	68		35	51	71	89	104	125	140
	68		669	660	657	654	644	641	680

125 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	100	124	138
Flusso, LPM	7.6	43	64	86	108	130	157
	7.6	61	59	56	54	51	49
	15.1	42	63	85	106	129	156	194	216
	15.1	121	119	116	112	110	107	103	99
	22.7	42	63	84	106	128	156	192	215
	22.7	182	180	1//	1M	171	168	165	162
	30.3	41	62	83	105	128	155	191	213
	30.3	243	240	238	235	232	230	227	225
	37.9	40	61	83	104	126	155	190	213
	37.9	304	302	319	317	314	311	308	305
	45.4	38	61	82	102	125	154	190	212
	45.4	364	361	385	355	351	347	343	341
	53	36	60	81	101	124	152	189	211
	53	424	421	418	415	412	408	409	401
	56.8		58	80	99	122	151	187	211
	56.8		452	450	447	443	440	438	436
	68		57	79	97	121	149	185	209
	68		544	542	539	536	533	531	527

160 cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	115	124
Flusso, LPM	7.6	56	85	113	141	175	206
	7.6	46	45	42	39	37	35
	15.1	54	79	111	140	173	205
	15.1	94	93	91	88	84	79
	22.7	55	78	111	142	174	205	228	261
	22.7	143	140	138	136	133	127	123	119
	30.3	51	81	109	139	171	203	226	258
	30.3	190	187	186	183	179	175	168	166
	37.9	45	75	110	135	171	199	230	256
	37.9	237	235	232	231	225	220	214	213
	45.4	40	65	102	134	163	192	212	247
	45.4	285	285	281	279	276	267	263	258
	53	38	61	98	129	158	189	212	246
	53	332	330	328	326	323	318	313	309
	56.8		57	95	126	154	182	209	240
	56.8		354	350	345	348	346	342	338
	68		52	90	119	147	176	200	229
	68		425	421	421	418	417	415	412

Dati delle prestazioni del motore della serie ZMP in diversi punti operativi

Cont.Int.

200cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110	124
Flusso, LPM	7.6	69	102	135	173	215	252	281
	7.6	37	35	33	30	2	23	19
	15.1	70	103	141	177	213	215	280	319
	15.1	75	/3	70	6	62	57	51	49
	22.7	64	95	135	176	215	248	238	318
	22.7	114	113	113	111	107	103	101	100
	30.3	58	92	128	172	209	245	285	318
	30.3	153	152	150	147	144	140	135	133
	37.9	63	96	135	173	210	247	282	315
	37.9	192	190	181	182	1"	173	167	165
	45.4	56	90	130	164	203	240	271	309
	45.4	230	228	226	223	219	214	210	208
	53		88	128	161	201	238	270	308
	53		267	264	262	256	252	246	242
	56.8		86	125	158	179	233	263	301
	56.8		284	282	279	278	275	2M	269
	68		81	118	152	192	226	265	295
	68		339	337	336	333	331	328	324

250cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	100	124
Flusso, LPM	7.6	76	115	160	209	253	304
	7.6	28	27	25	24	22	19
	15.1	76	116	159	207	252	303	378
	15.1	62	61	59	58	55	48	48
	22.7	71	108	153	201	250	301	378
	22.7	93	92	90	87	83	76	75
	30.3	63	102	150	200	249	297	376
	30.3	124	124	122	119	115	109	107
	37.9	58	101	147	195	242	293	372
	37.9	157	156	154	150	146	139	137
	45.4	48	90	136	185	230	284	368
	45.4	188	187	185	180	176	171	169
	53	47	84	133	179	219	275	366
	53	219	218	216	213	209	200	175
	56.8		81	129	171	204	273	365
	56.8		235	234	232	229	228	228
	68		81	129	170	202	270	362
	68		281	280	278	272	273	269

305cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	97	110
Flusso, LPM	7.6	97	145	206	260	326	352
	7.6	23	22	20	19	16	12
	15.1	100	147	204	259	325	361	403
	15.1	47	45	44	42	37	34	31
	22.7	97	140	188	262	320	364	401
	22.7	70	69	68	64	60	55	49
	30.3	91	135	195	256	315	357	395
	30.3	94	94	92	88	83	79	75
	37.9	75	125	185	247	305	350	393
	37.9	118	117	115	112	109	104	100
	45.4	68	127	191	250	305	348	392
	45.4	143	142	140	138	134	130	128
	53	65	113	177	240	296	342	390
	53	167	166	164	162	158	153	149
	56.8		108	170	234	290	338	390
	56.8		178	178	176	175	172	168
	68		102	168	233	288	336	387
	68		208	208	207	205	201	199

400cc/r

		Differenza di pressione, ΔBar
		28	41	55	69	83	90
Flusso, LPM	7.6	153	235	323	411	496
	7.6	14	13	10	10	8
	15.1	142	215	305	390	485	485
	15.1	30	28	27	23	21	18
	22.7	133	205	302	386	437	483
	22.7	46	45	43	39	33	29
	30.3	123	184	296	370	466	506
	30.3	62	61	58	56	51	48
	37.9	120	181	282	378	467	516
	37.9	78	76	75	71	66	62
	45.4	110	192	287	377	457	510
	45.4	93	92	90	85	80	76
	53	91	166	251	342	417	475
	53	109	108	106	101	96	93
	56.8		165	249	338	403	471
	56.8		115	111	109	102	101
	68		159	242	327	389	448
			136	134	129	127	122

I dati di cui sopra sono misurati a una temperatura dell'olio di 50 gradi e con 68# Anti - olio idraulico.

I dati di test effettivi possono variare leggermente dai dati nella tabella sopra.

Dimensioni del motore della serie ZMP e dati di montaggio

Spostamento, cc/r	50	63	80	100	125	160	200	250	305	400
L mm	141.5	143.8	147	150.3	155.5	161.5	169.5	178.5	188.5	204.5

Direzione standard di rotazione: quando si rivolge all'estremità dell'albero del motore, l'albero per ruotare in senso orario quando l'olio viene alimentato alla porta A e scaricato sulla porta B e viceversa.

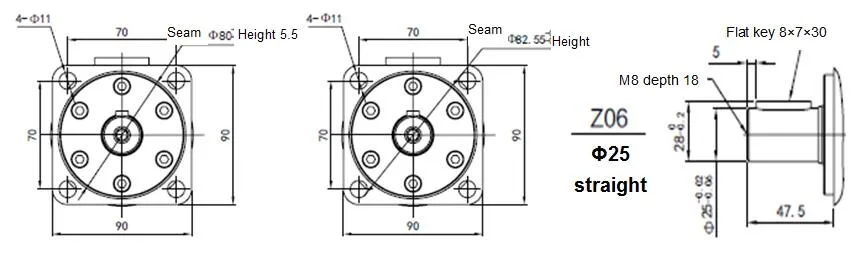

Motore della serie ZMP - dimensioni della flangia e dati di montaggio

Motore della serie ZMP - dimensioni dell'albero di output e dati di montaggio

Nota: quando viene ordinato un motore, il modello e il numero di prodotto devono essere selezionati nelle informazioni sull'ordinamento del motore in base alle dimensioni di riferimento nella figura sopra; Se le dimensioni corrispondenti e i dati di montaggio e il numero di prodotto non possono essere trovati nelle specifiche di ordinazione, si prega di contattare il dipartimento di marketing dell'azienda.
